Característiques

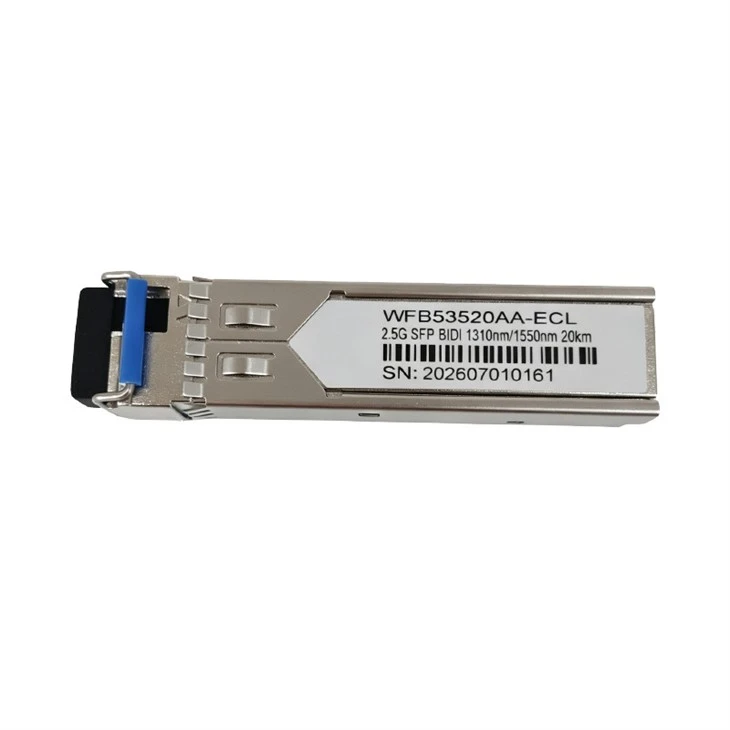

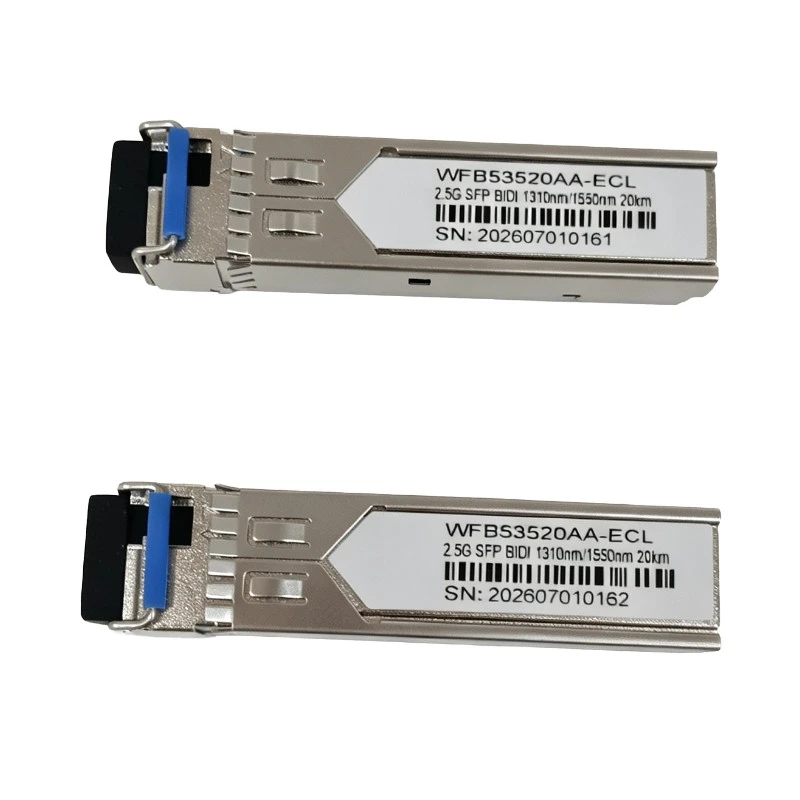

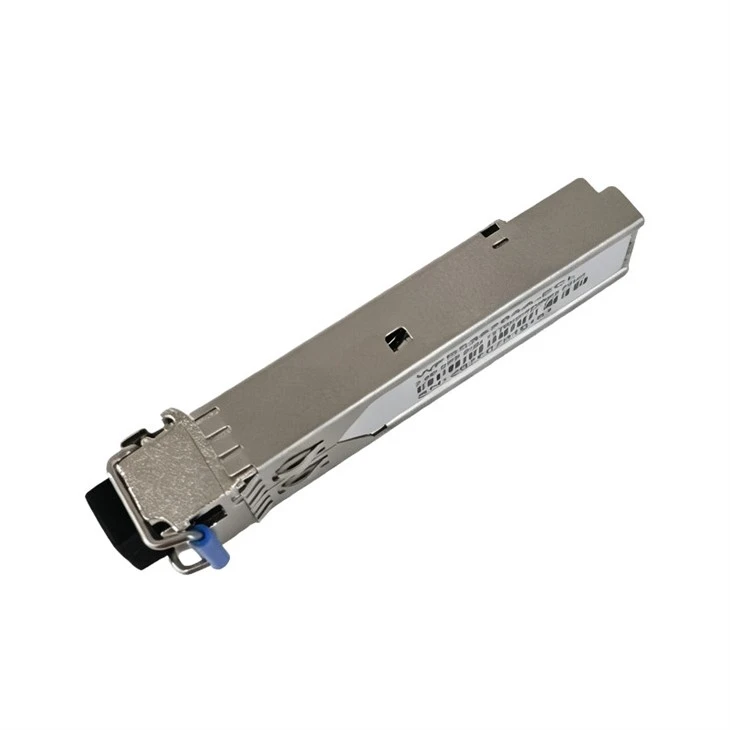

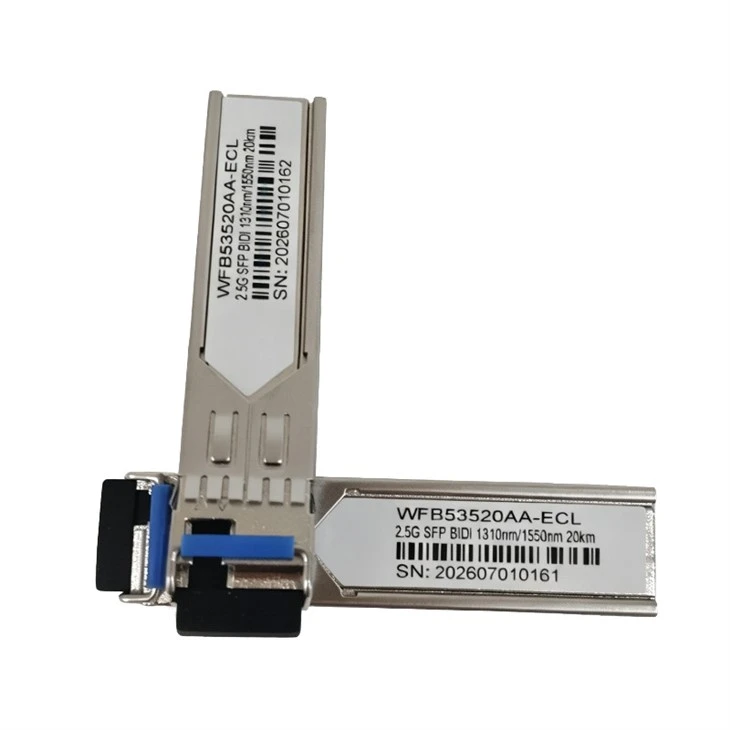

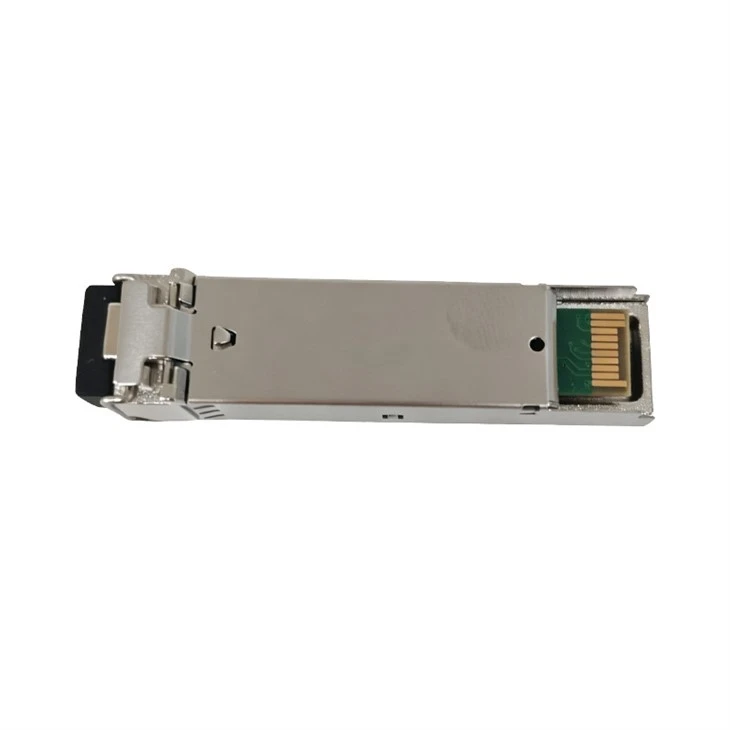

WFB53520AA-ECL

1. Transceptor SFP de connector LC de mode únic

El transceptor LC de mode únic 2,5 G SFP BiDi 20 km dissenyat amb una interfície LC de mode únic-premium, aquest transceptor SFP garanteix una connexió física altament estable i precisa que minimitza la pèrdua de senyal òptic. El seu factor de forma-estàndard del sector garanteix una interoperabilitat perfecta amb una àmplia gamma d'encaminadors i commutadors de xarxa convencionals. Podeu implementar-lo a l'instant a la vostra infraestructura de fibra existent sense preocupar-vos dels desajustos de compatibilitat.

2. Fins a20 km activat 9/125um SMF

El transceptor LC 2.5G SFP BiDi 20km LC en mode únic dissenyat per oferir una transmissió robusta i lliure d'errors a distàncies de fins a 20 quilòmetres amb fibra estàndard de 9/125μm monomode{6}}, aquest transceptor supera els reptes dels enllaços de llarg-discurs amb facilitat. El seu disseny òptic avançat manté una integritat del senyal excepcional fins i tot al màxim rang, eliminant eficaçment la pèrdua de dades i els retards de retransmissió. Tant si abastes edificis del campus com si connectes instal·lacions remotes, pots comptar amb una connectivitat coherent i d'alta velocitat-que mai et defraudarà.

3. Compatible amb RoHS-6

Fabricat d'acord estricte amb les directives ambientals RoHS-6, el transceptor 2,5G SFP BiDi 20 km LC de mode únic està construït amb materials més segurs que protegeixen tant les persones com el planeta. L'elecció d'aquest mòdul certificat ecològic significa que compliu de manera proactiva els estàndards internacionals de compliment alhora que reduïu la petjada ambiental de la vostra empresa. Oferiu un rendiment de xarxa excepcional amb una consciència neta, sabent que cada component compleix els requisits de seguretat i sostenibilitat més rigorosos del món.

4. En funcionamentCaseTtemperatura

Disponible en dos graus de temperatura versàtils per adaptar-se al vostre entorn de desplegament únic. - Comercial (de 0 a +70 graus) per a entorns interiors estàndard i industrial (-de 40 a +85 graus) per a condicions extremes a l'exterior o de fàbrica-. Aquesta tolerància flexible a la temperatura garanteix un rendiment coherent i sense deriva-si es desplega en centres de dades-climàtics controlats o en armaris de carretera cremats pel sol. Trieu el grau que s'adapti al vostre món i tingueu la seguretat que aquest transceptor funcionarà perfectament quilòmetre rere quilòmetre, temporada rere temporada.

Paràmetre

Valoracions màximes absolutes
Paràmetre	Símbol			Min.			Màx.			Unitat			Nota
Temperatura d'emmagatzematge	Tst			-40			85			grau
Tensió d'entrada	Vin			GND			Vcc			V
Tensió d'alimentació	Vcc-Vee			-0.5			+3.6			V
Condicions de funcionament recomanades
Paràmetre	Símbol			Min.	Típic			Màx.			Unitat		Nota
Tensió d'alimentació	Vcc			3.135	3.3			3.465			V		-
Temperatura de la caixa de funcionament	Tc			0	-			70			grau
				-40	-			85
Velocitat de dades	DR			-	2.5			-			Gbps		-
Corrent total de subministrament	-			-	-			300			mA		-
Especificació elèctrica-òptica
Emissor
Paràmetre		Símbol		Min.		Tipus.			Màx.			Unitat	Nota
Longitud d'ona central òptica		l		1290		1310			1330			nm	WFB53520AA-EC(I)L
				1520		1550			1580				WFB55320AA-EC(I)L
Amplada espectral òptica (-20 dB)		Dl		-		-			1			nm
Relació de supressió del mode lateral		SMSR		30		-			-			dB
Potència de sortida òptica mitjana		Po		-5		-			0			dBm	1
Ratio d'extinció		Er		8.2		-			-			dB
Potència mitjana del transmissor desactivat						-			-45			dBm	-
Ull de sortida		Complint amb ITU-T G.957											2
Especificació elèctrica òptica-
Receptor
Paràmetre			Símbol	Min.		Tipus.			Màx.			Unitat	Nota
Funciona la longitud d'ona			l	1470		1550			1620			nm	WFB53520AA-EC(I)L
				1260		1310			1360				WFB55320AA-EC(I)L
Sensibilitat			Pr	-		-			-18			dBm	3
Saturació			Ps	-3		-			-			dBm	3
LOS De-assert Level			-	-		-			-19			dBm
Nivell d'afirmació LOS			-	-35		-			-			dBm	-
Histèresi LOS			-	0.5		-						dB	-

Nota:

1. La potència òptica està acoblada a SMF.

2. Mesurat amb un PRBS 2²³-1 patró de prova a 2,5 Gbps.

3. Mesurat amb un PRBS 2²³-1 patró de prova a 2,5 Gbps, BER inferior o igual a 1×10-12.

Característiques elèctriques
Paràmetre		Símbol	Min.	Típic	Màx.	Unitat	Nota
MOD_DEF(0:2)		VH	2		Vcc	V
MOD_DEF(0:2)		VL	0		0.8	V
Emissor
Impedància diferencial d'entrada		Zin	90	100	110	Ω	-
Diferencial de variació d'entrada de dades		Vin	200		2400	mV
TX desactivat	Desactivar		2.0		Vcc	V
TX desactivat	Activa		0		0.8	V
Falla TX	Culpa		2.0		Vcc	V
Falla TX	Normal		0		0.8	V
Receptor
Impedància diferencial de sortida		Zout	90	100	110	Ω
Diferencial de variació de sortida de dades		Vout	700		1000	mV
LOS		Alt	2.0		Vcc	V
LOS		Baixa	0		0.8	V

Circuit recomanat

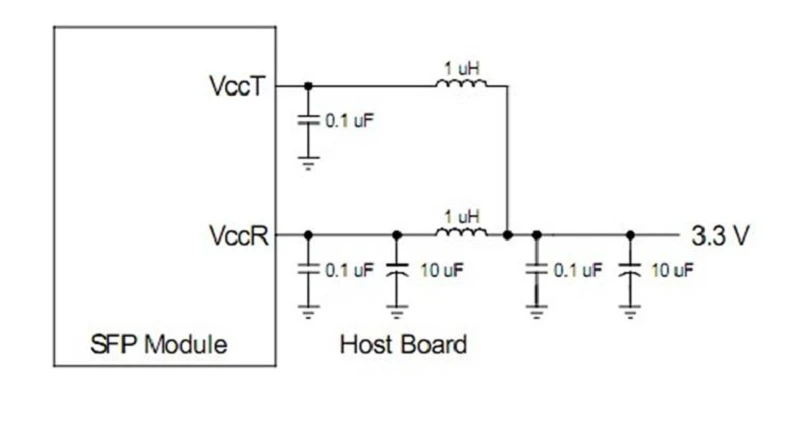

Xarxa de filtratge de subministrament de la placa d'amfitrió recomanada

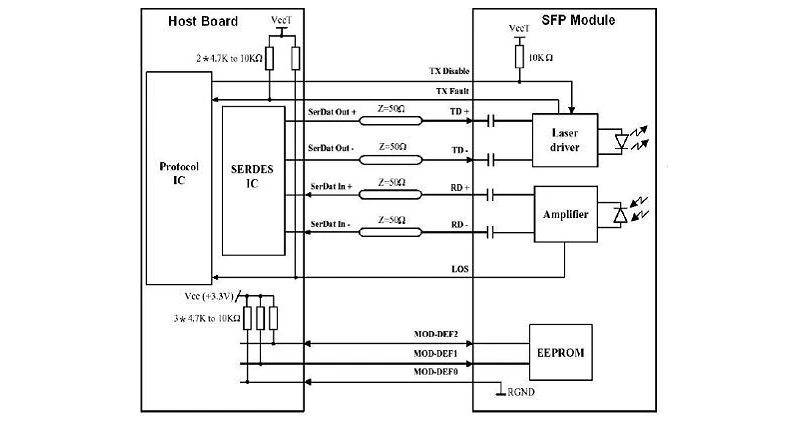

Exemple SFP+Esquema del tauler amfitrió

Informació de la comanda

Número de part	Descripció del producte
WFB53520AA-ECL	1310T/1550R, 2,5 Gbps, LC, 20 km, 0 graus ~ +70 graus, amb DDM
WFB55320AA-ECL	1550T/1310R, 2,5 Gbps, LC, 20 km, 0 graus ~ +70 graus, amb DDM
WFB53520AA-EIL	1310T/1550R, 2,5 Gbps, LC, 20 km, -40 graus ~ +85 graus, amb DDM
WFB55320AA-EIL	1550T/1310R, 2,5 Gbps, LC, 20 km, -40 graus ~ +85 graus, amb DDM
